تُعد شبكات المرافق تحت الأرض من أنابيب المياه والصرف الصحي إلى كابلات الكهرباء والاتصالات وخطوط الغاز العمود الفقري الخفي لأي مدينة ومع التوسع العمراني المتسارع وتزايد مشاريع البنية التحتية، أصبح تحديد مواقع هذه المرافق بدقة قبل أي أعمال حفر أو إنشاء ضرورة هندسية وأمنية لا غنى عنها. فالحفر العشوائي دون معرفة مسبقة بمواقع الخدمات المدفونة يُعرّض المشاريع لمخاطر جسيمة مثل انقطاع الخدمات، أضرار بيئية، خسائر مالية باهظة، وفي أسوأ الحالات، إصابات بشرية أو خسائر في الأرواح نتيجة تسرب الغاز أو الصعق الكهربائي.

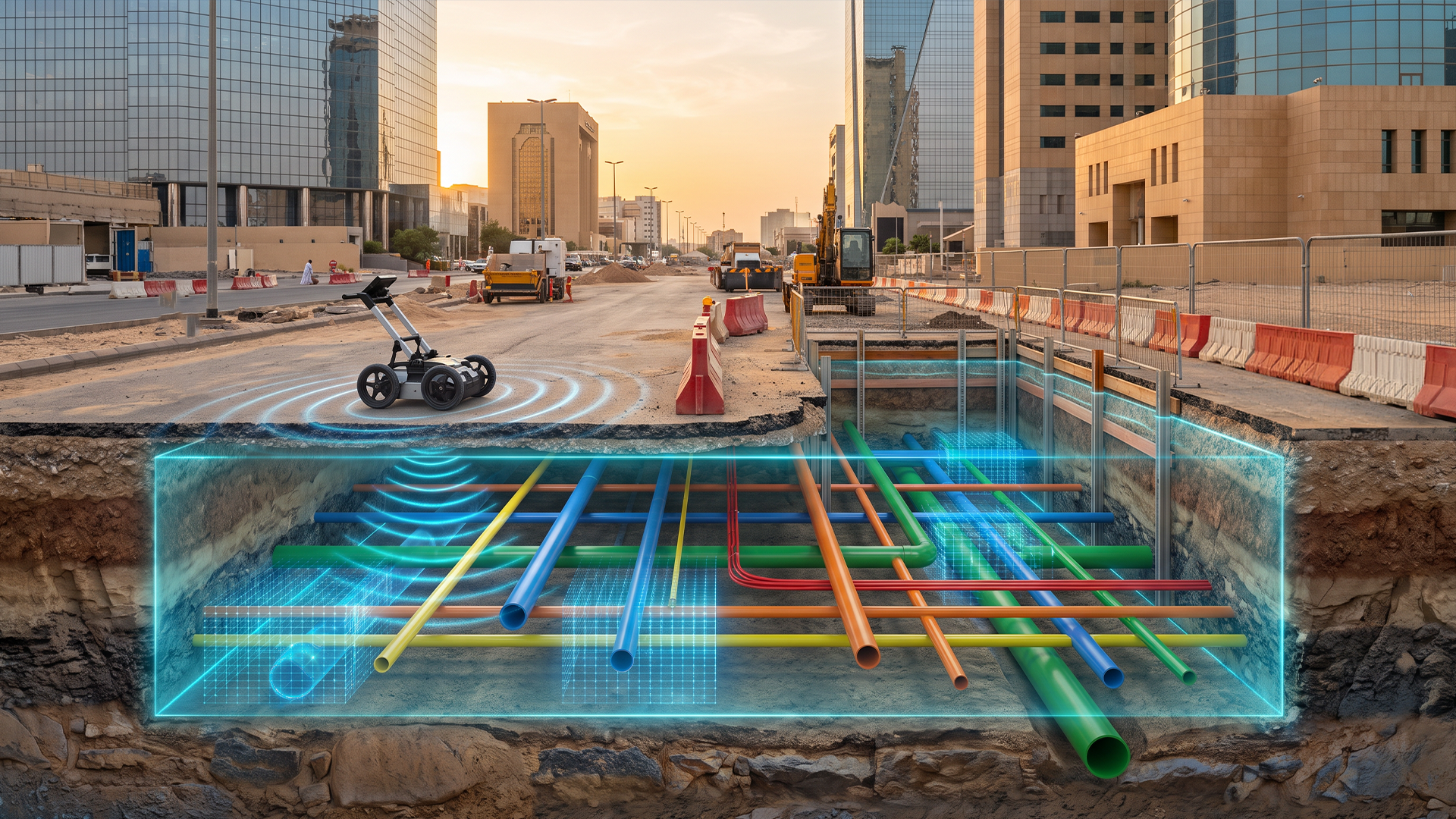

في هذا السياق، برزت تقنيات المسح الجيوفيزيائي وعلى رأسها الرادار المخترق للأرض (Ground Penetrating Radar – GPR) وأجهزة الكشف عن الكابلات (Cable/Pipe Locators) كأدوات أساسية ضمن منظومة أوسع تُعرف بـ”مسح المرافق تحت الأرض” (Subsurface Utility Engineering – SUE). وتُعد شركة القطر من الشركات الرائدة في تبنّي هذه المنظومة المتكاملة وتوظيفها ضمن مشروعاتها في المملكة العربية السعودية، بما يعكس التزامها بأعلى معايير الدقة والسلامة في مجال البنية التحتية.
أولاً: مفهوم مسح المرافق تحت الأرض (SUE)
هندسة المرافق تحت الأرض هي منهجية متكاملة تجمع بين المسح الجيوفيزيائي، والمساحة الجيوديسية، وإدارة البيانات المكانية (GIS)، بهدف تحديد وتوثيق مواقع وأعماق المرافق المدفونة بدقة ومصداقية معروفتين. وتُصنَّف جودة المعلومات الناتجة عادة وفق المعيار الأمريكي ASCE 38-22 إلى أربعة مستويات:
- المستوى D : معلومات مستمدة من سجلات ومخططات موجودة دون تحقق ميداني.
- المستوى C : تحديد المرافق الظاهرة على السطح ومطابقتها مع السجلات.
- المستوى B : تحديد أفقي دقيق لمسار المرافق باستخدام طرق جيوفيزيائية سطحية (كالـ GPR وكاشفات الكابلات
- المستوى A :الكشف الفعلي عن المرفق بالحفر الاستكشافي (Vacuum Excavation) لتحديد الموقع الأفقي والرأسي بدقة تصل إلى السنتيمترات.
ثانياً: الرادار المخترق للأرض (GPR)
مبدأ العمل :يعتمد الـ GPR على إرسال نبضات كهرومغناطيسية عالية التردد (عادة بين 100 ميجاهرتز و2.6 جيجاهرتز) إلى باطن الأرض، حيث تنعكس هذه الموجات كلما واجهت تبايناً في الخصائص الكهربائية للوسط (كالفرق بين التربة والأنابيب المعدنية أو البلاستيكية أو الفراغات الهوائية). يقوم الجهاز بتسجيل زمن رجوع الإشارة وشدتها، ومن خلال معرفة سرعة انتشار الموجة في الوسط يمكن حساب عمق الجسم المكتشف.
المزايا الرئيسية :
- القدرة على كشف المرافق غير المعدنية أنابيب PVC، الصرف الصحي الخرساني، الكابلات الليفية التي لا تكتشفها أجهزة الكشف الكهرومغناطيسية التقليدية.
- إنتاج مقاطع رأسية (Radargrams) تُظهر طبقات التربة والأجسام المدفونة معاً، مما يساعد في التمييز بين المرافق والتكوينات الجيولوجية كالفجوات أو مستوى المياه الجوفية.
- إمكانية الدمج مع نظم تحديد المواقع GNSS لإنتاج خرائط ثلاثية الأبعاد(Georeferenced) للمرافق المكتشفة، وربطها مباشرة بنظم المعلومات الجغرافية.
ثالثاً: أجهزة الكشف عن الكابلات والخطوط المعدنية (Locators)
تعمل هذه الأجهزة بمبدأ الاستقراء الكهرومغناطيسي، وتنقسم إلى نمطين تشغيليين:
- الوضع السلبي (Passive Mode) : يلتقط الجهاز الإشارات الكهرومغناطيسية الصادرة طبيعياً عن الكابلات الحاملة للتيار أو المتأثرة بترددات الشبكة الكهربائية المحيطة، وهو أسلوب سريع للكشف الأولي دون الحاجة لتوصيل مباشر.
- الوضع النشط (Active Mode) : يتم فيه حقن إشارة تردد معروف مباشرة في الخط المستهدف عبر جهاز إرسال (Transmitter)، ثم يتتبع جهاز الاستقبال (Receiver) مسار هذه الإشارة على السطح، مما يمنح دقة أعلى بكثير في تحديد المسار الأفقي والعمق التقريبي.
هذه الأجهزة فعالة بشكل خاص في تحديد الخطوط المعدنية والكابلات النشطة، لكنها لا تكتشف المرافق غير الموصلة كهربائياً، ما يجعل الجمع بينها وبين الـ GPR ممارسة معيارية في مشاريع المسح الاحترافية لتغطية جميع أنواع المرافق.
رابعاً: أجهزة المسح الصوتي (Acoustic Leak/Pipe Detectors)
تُستخدم هذه الأجهزة بشكل رئيسي في كشف تسربات المياه وتحديد مواقع الأنابيب غير المعدنية، وذلك من خلال التقاط الموجات الصوتية الناتجة عن اصطدام السوائل المتسربة بجدران الأنبوب أو التربة المحيطة، أو عبر إرسال نبضة صوتية وتحليل ارتدادها. تتميز هذه التقنية بقدرتها على تحديد عمق وموقع الأنبوب حتى في حال عدم وجود توصيل كهربائي أو استجابة كافية للرادار، ما يجعلها أداة مكمّلة فعالة لكل من الـ GPR وأجهزة الكشف الكهرومغناطيسي، خصوصاً في شبكات المياه القديمة أو في التربة ذات الظروف الصعبة للاختراق الراداري.
خامساً: التكامل مع المسح الجيوديسي ونظم المعلومات الجغرافية
لا تكتمل قيمة الكشف الجيوفيزيائي دون ربطه بإطار مرجعي جيوديسي دقيق. فبعد تحديد مواقع المرافق أفقياً ورأسياً، يجري عادة:
- تثبيت الإحداثيات باستخدام مستقبلات GNSS الجيوديسية عالية الدقة، وربطها بالشبكات المرجعية الوطنية أو المحلية لضمان الاتساق مع باقي طبقات البيانات المكانية.
- توثيق النتائج ضمن قاعدة بيانات GIS متكاملة، تشمل نوع المرفق، القطر، العمق، والمالك التشغيلي، بما يتيح استرجاعها لاحقاً قبل أي أعمال حفر مستقبلية.
- إنتاج مخططات “As-Built” رقمية دقيقة تصبح مرجعاً دائماً لإدارة الأصول والصيانة.
سادساً: أثر هذه التقنيات في حماية البنية التحتية من الحفر العشوائي
الحفر دون تحقق مسبق من مواقع المرافق (المعروف أحياناً بـ”الحفر الأعمى”) يُعد أحد أكثر أسباب أضرار البنية التحتية شيوعاً حول العالم. وتُسهم منظومة الكشف المتكاملة GPR وكاشفات الكابلات الكهرومغناطيسية وأجهزة المسح الصوتي والمسح الجيوديسي في الحد من هذه المخاطر عبر عدة مسارات:
- الوقاية قبل التنفيذ بحيث توفير خرائط دقيقة للمرافق قبل بدء أي مشروع إنشائي أو حفر، مما يتيح لفرق التنفيذ تجنب المناطق الحرجة أو التعامل معها بحذر إضافي.
- تقليل التوقف غير المخططو تفادي قطع الخدمات الحيوية (كهرباء، مياه، اتصالات) الذي يترتب عليه تعطل مرفق عام أو خسائر تعاقدية للمقاول.
- السلامة المهنية للحد من حوادث الإصابة الناتجة عن ملامسة كابلات كهربائية عالية الجهد أو تمزق خطوط غاز أثناء الحفر اليدوي أو الآلي.
- الكفاءة الاقتصادية من خلال تقليل تكاليف إعادة الإصلاح والتعويضات، إضافة إلى تسريع الجدول الزمني للمشاريع من خلال تفادي التوقفات المفاجئة.
- دعم اتخاذ القرار الهندسي لتمكين المصممين من تخطيط مسارات الأنابيب والكابلات الجديدة بما يتوافق مع الشبكة القائمة، وتقليل التعارضات (Clash Detection) في المرحلة التصميمية بدلاً من اكتشافها ميدانياً.
يمثل التكامل بين الرادار المخترق للأرض، وأجهزة الكشف الكهرومغناطيسي عن الكابلات، وأجهزة المسح الصوتي، والمسح الجيوديسي عالي الدقة، ونظم المعلومات الجغرافية، منظومة متكاملة لا غنى عنها لأي جهة تعمل في مجالات البنية التحتية والتطوير العمراني. ومع تزايد كثافة الشبكات تحت الأرض في المدن الحديثة، تصبح الاستثمارات في تقنيات الكشف المسبق وبناء قواعد بيانات موثوقة للمرافق ضرورة استراتيجية، لا مجرد إجراء احترازي، لضمان استدامة البنية التحتية وسلامة العاملين والمجتمع على حد سواء.
وفي هذا الإطار، تحتل شركة القطر مكانة رائدة في هذا المجال داخل المملكة العربية السعودية، من خلال مشروعاتها الضخمة التي توظّف هذه التقنيات المتكاملة لخدمة قطاع البنية التحتية والتطوير العمراني على أعلى مستويات الدقة والاحترافية.
